Аттестационные испытания реализаций протоколов

Решения IXIA IxANVL

Приложение IxANVL компании Ixia — лучшее решение для автоматизации аттестационных испытаний реализаций сетевых протоколов. Тесты в составе IxANVL используются для проверки соответствия реализаций протоколов в устройстве спецификациям, для определения, как устройство справляется с трафиком от сетевых компонентов, несоответствующих стандартам, и для оценки влияния новых функций на имеющееся ПО посредством регрессионного тестирования.

Проблема: контроль качества продуктов

Производителям сетевого оборудования нужно проверять работоспособность своих устройств в течение всего их жизненного цикла. Соответствует ли ПО для реализации протоколов, встраиваемое в устройства, требованиям спецификаций? Как устройства справляются с трафиком от сетевых компонентов, не соответствующих стандартам? Как новые функции влияют на имеющееся ПО? Нужно не только давать точные ответы на эти вопросы, но и быстро решать выявленные проблемы, поскольку исправление устройств на заключительных стадиях их разработки может быть очень трудозатратным и дорогим.

Решение: аттестация, снижающая затраты и повышающая уверенность в продукте

С помощью IxANVL (Automated Network Validation Library) можно легко и быстро задействовать широкий набор протокольных библиотек и утилит для проверки совместимости реализаций протоколов и их соответствия спецификациям. Пользоваться этой библиотекой очень просто благодаря улучшенному графическому интерфейсу и гибким возможностям автоматизации тестирования. IxANVL обладает множеством важных достоинств. Эмулируя крупномасштабные сети с многочисленными узлами, что ранее стоило очень дорого, эта библиотека не только уменьшает затраты, но и повышает эффективность тестирования, а также способствует ускорению вывода новых продуктов на рынок. Полное и тщательное автоматизированное тестирование повышает уверенность в качестве продуктов.

Библиотека IxANVL может функционировать на ПК с операционной системой Linux или Windows. Также данная библиотека хорошо работает на мощной тестовой и аналитической платформе Ixia через драйвер VNIC (Virtual Network Interface Card). Такая гибкость позволяет IxANVL поддерживать стандартные тестовые интерфейсы, включая Fast Ethernet, 1GE, 10GE и 100GE.

Полезность

Экономия времени и денег

Библиотека IxANVL дает возможность производителям сетевого оборудования проверять работоспособность продуктов в течение всего их жизненного цикла. С помощью IxANVL проблемы в продуктах могут быть выявлены на ранних стадиях их разработки. Это позволит избежать трудозатратных и дорогостоящих исправлений на заключительных стадиях. Также IxANVL эмулирует крупномасштабные сети, что обеспечивает более эффективное тестирование и ускорение выпуска новых продуктов.

Повышение уверенности в качестве продуктов

IxANVL повышает уверенность в качестве продуктов, обеспечивая их полное и тщательное тестирование, выполняемое в автоматическом режиме.

Результаты тестирования, выдаваемые IxANVL, дают возможность пользователям:

• определять, каким требованиям спецификаций соответствует и не соответствует протокольное ПО;
• контролировать, как устройство справляется с трафиком от сетевых компонентов, не соответствующих стандартам;
• оценивать влияние новых функций на имеющееся ПО посредством регрессионного тестирования.

Аттестация реализаций широкого набора протоколов

IxANVL поддерживает обширный перечень протоколов, включая PPP, TCP/IP, IPv6, IPsec, а также протоколы VPN, MPLS, Carrier Ethernet, Automotive Ethernet, маршрутизации и многоадресной передачи.

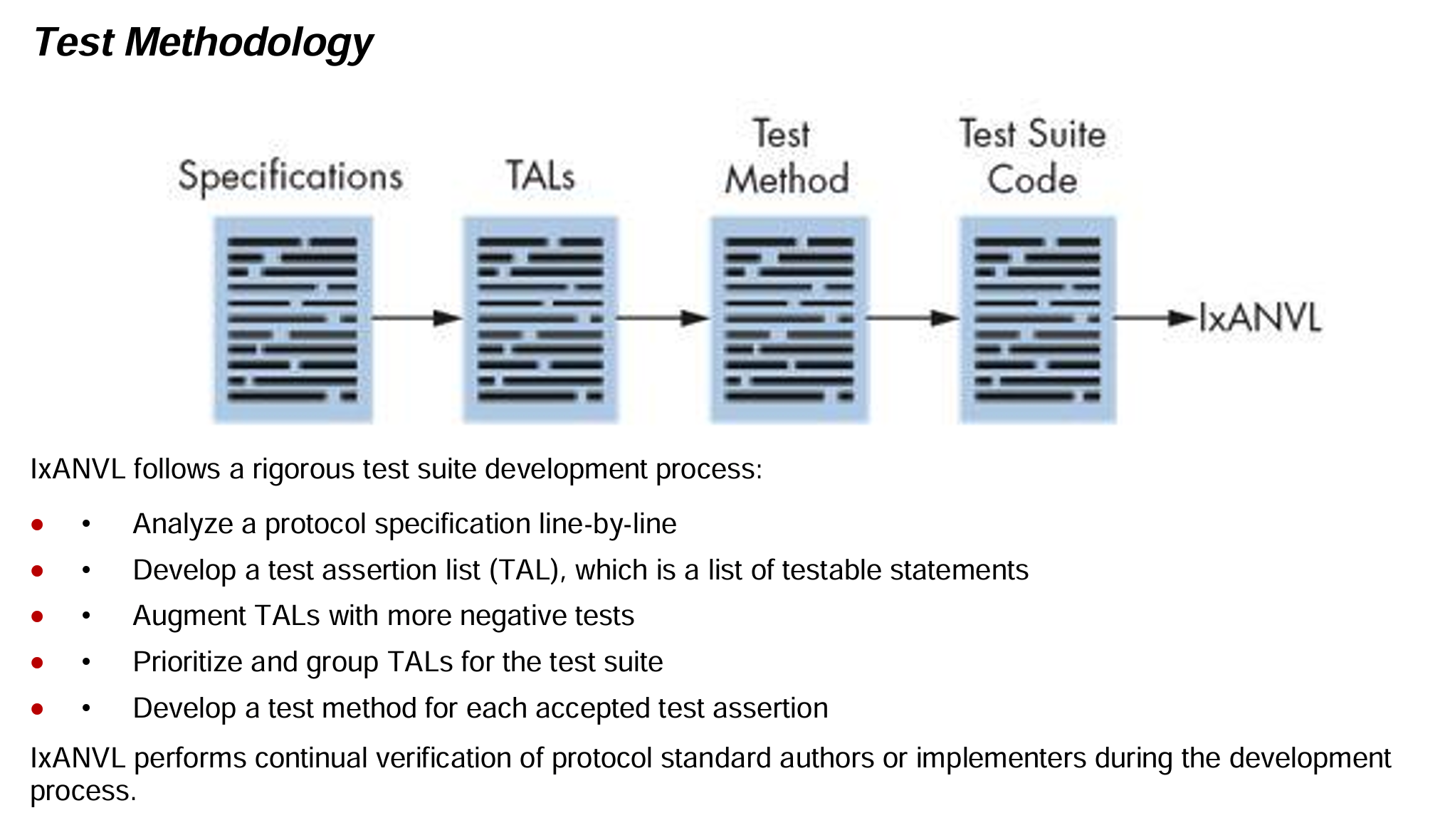

Разработка набора тестов:

В процесс разработки набора тестов IxANVL входят следующие этапы:

Спецификация — анализ спецификации протокола строка за строкой.

Перечни Test Assertion List (TAL):

• Разработка TAL, который представляет собой перечень проверяемых утверждений.
• Добавление к перечням TAL негативных тестов.
• Приоритезация и группирование перечней TAL для образования наборов тестов.
• Метод тестирования: разработка метода тестирования для каждого элемента TAL.

Проверка кода набора тестов: постоянный контроль стандартов протоколов в процессе разработки.

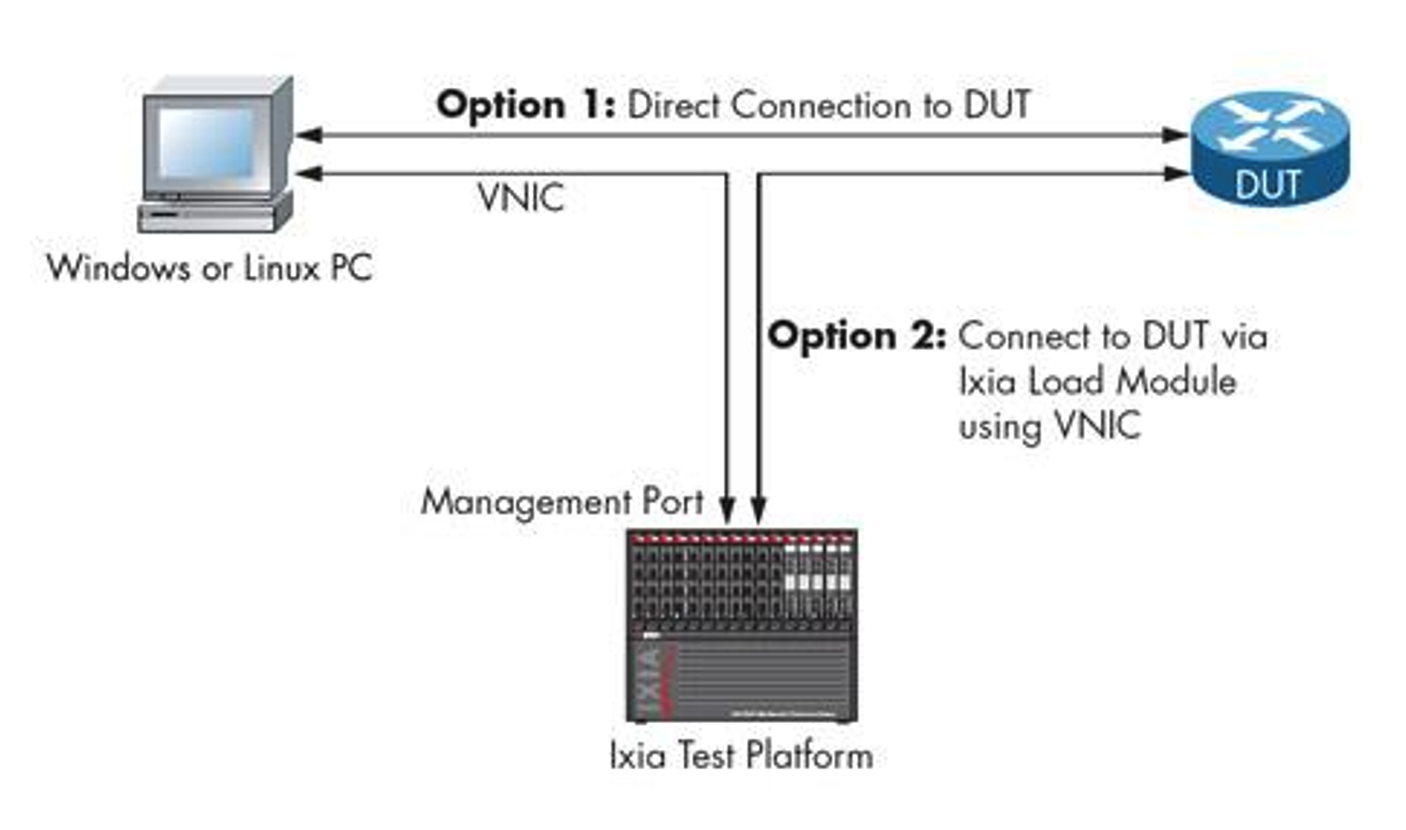

Конфигурация тестирования

Набор тестов IxANVL может выполняться на ПК, оснащенном ОС Linux или Windows и обычным сетевым адаптером, или на нагрузочных модулях Ixia через VNIC-соединение. Тестирующий ПК подключают к тестируемому устройству через тестовые интерфейсы. Можно использовать до шести интерфейсов в зависимости от конфигурации теста. IxANVL гибко эмулирует различные системные топологии и реализует почти любые сценарии тестирования для почти любого тестируемого сетевого устройства.

IxANVL предоставляет как интерфейс командной строки (для автоматизации тестирования), так и дружественный к пользователю графический интерфейс, обеспечивающий простое управление выполнением тестов и выдачу детальных отчетов. Также имеется пакетный исполнитель для выполнения запланированных регрессионных тестов.

Выполнение тестов

В библиотеке IxANVL виды тестирования делятся на три категории: MUST, SHOULD и MAY (обязательный, желательный и возможный тесты). Тесты могут быть выбраны и выполнены на основе их категорий и тестовых топологий.

Интерфейс выбора тестов в IxANVL дает возможность пользователям выбирать и запускать тесты по отдельности или группами

IxANVL может быть запущена в двух вариантах: с графическим пользовательским интерфейсом или с интерфейсом командной строки. В варианте с графическим интерфейсом пользователь выбирает, какие тесты и виды тестирования запускать. В варианте с интерфейсом командной строки пользователь вводит команду с опциями, указывающими, какие тесты запускать и каков желаемый уровень выдачи результатов.

В процессе тестирования IxANVL посылает пакеты тестируемому устройству в соответствии с заданным тестом и сравнивает пакеты, полученные от тестируемого устройства, с тем, что ожидалось. После получения этих пакетов IxANVL реагирует в соответствии с принятой информацией: библиотека может продолжить тестирование, остановить его, записать в журнал сообщение об ошибке или выполнить множество других функций.

IxANVL протоколирует выполнение теста в режиме реального времени. По завершении теста библиотека показывает, пройден он или провален, а затем делает то же самое при выполнении следующего теста, пока не будут выполнены все выбранные тесты.

Результаты тестирования

Пользователь может задать четыре уровня выдачи результатов тестирования:

1. Высокий уровень — формат pass/fail.
2. Средний уровень — формат pass/fail и с указанием статуса теста.
3. Высокий уровень — полный отчет с результатом декодирования пакетов.
4. Hexdump — полный отчет с шестнадцатеричным дампом каждого пакета, переданного между IxANVL и тестируемым устройством.

В дополнение к записям в журнал, IxANVL выдает временную диаграмму, которая представляет взаимосвязь передач тестовых пакетов между IxANVL и тестируемым устройством

IxANVL выполняет полный анализ пакетов для каждого варианта тестирования

Все тесты IxANVL протоколируются для последующего анализа

Платформа

Рабочая станция для IxANVL должна иметь следующую конфигурацию:

• CentOS-6.5 (64 бита) с ядром 2.6.32-431.el6.x86_64, CentOS5.9 (32 бита) с ядром 2.6.18-348.el5, CentOS 5.3 (ядро 2.6.18-128.e15xen) или
• Windows 2008 Server R2 standard (64 бита) (версии US English), Windows 7 Professional (32 бита), Windows 7 Professional (64 бита), Windows 7 Enterprise (32 бита), Windows 2012 Server R2 standard(64 бита).
• 2-ГГц центральный процессор Pentium или более мощный, ОЗУ объемом 2 Гбайт.
• 512 Мбайт свободного дискового пространства.

Поддерживаемые интерфейсы

Библиотека IxANVL поддерживает широкий набор сетевых плат, устанавливаемых в ПК с ОС Linux или Windows. Это платы с интерфейсами:

• Ethernet 10/100 Мбит/с,
• Gigabit Ethernet.

Кроме того, IxANVL поддерживает Ixia VNIC — интерфейсный драйвер, устанавливаемый на рабочую станцию Linux и шасси Ixia и дающий возможность тестам IxANVL обращаться к нагрузочным модулям Ixia.

Ixia VNIC поддерживает нагрузочные модули Ixia следующих типов:

• 10GE, включая модули семейства NGY;
• 40GE и 100GE;
• Ethernet 10/100/1000 Мбит/с.

Реализации протоколов, тестируемые с помощью IxANVL
Семейство протоколов		Тесты на соответствие спецификациям
Маршрутизации		RIP/NG, OSPFv2/v3, BGP4/4+, ISISv4/v6, VRRP
MPLS		LDP, RSVP-TE, MPLS, PWE3, L2 VPN, L3 VPN, VPLS, LSP-Ping, VCCV, mLDP
Многоадресной передачи		IGMPv2/v3, MLDv1/v2, PIM-SMv4/v6, PIM-DM, DVMRP, IGMP/MLD snooping
Carrier Ethernet		MEF9, Ethernet CFM/OAM, service OAM, PBB MEF OAM/ELMI/service OAM, G.8031
Обеспечения высокой готовности		BFD, OSPF-GR
IP		IPv4, DHCPv4/v6, ICMP, IPv6, IPv6CP, ICMPv6, NDP, AutoConfig, PMTU, GRE, GPT, IPv6ov4
TCP		TCP Core, TCP Advanced, TCP High Performance
Используемых в ЦОД		FIP, FCoE, FCF, DCBX
Мостовой связи (bridging)		STP, RSTP, MSTP, VLAN, GRE, QinQ, EAPOL (802.1x), PPP, MLPPP, IPCP, LACP (802.1ad), LLDP
Уровней 4–7		HTTP, Telnet
Обеспечения информационной безопасности		L2TPSec, IPSecv4/v6, IKEv1/v2
Работы с системами хранения данных		iSCSI
Mobile IP		Home Agent, Correspondent Node, Mobile Node
Широкополосного доступа		PPP, PPTP, L2TP, ANCP, PPPoX, LACP
