Запись и моделирование маршрутной информации, real-time мониторинг сетевой инфраструктуры, анализ и планирование сети, capacity planing.

Система аналитики маршрутной информации Route Explorer (REX) – является мировым лидером на рынке решения для контроля протоколов маршрутизации в IP-сетях.

В настоящее время в территориально распределенных мультисервисных сетях предприятий особое внимание уделяется качеству предоставления сервисов, которое в значительной степени определяется эффективностью схем маршрутизации IP-трафика. Нередко именно настройка системы маршрутизации определяет эффективность работы сети в целом. Ошибки в управлении маршрутизацией и сбои в управлении сетью нередко оборачиваются критичными для бизнеса нарушениями и серьезными финансовыми потерями.

Система Route Explorer обеспечивает прозрачное отображение маршрутной информации сетевой инфраструктуры, позволяя сетевым инженерам получить полную картину прохождения трафика в сети, определить оптимальность и корректность установленных маршрутов, наличие нестабильных (flapping) маршрутов и петель.

Система поддерживает все основные протоколы маршрутизации:

• IGP протоколы: OSPF, IS-IS, EIGRP;
• BGP;
• Multicast;
• L2 и L3 VPNs;
• MPLS и RSVP-TE.

Используя специально разработанные механизмы, Route Explorer собирает информацию о состоянии сети в пассивном режиме, анализируя все служебные сообщения протоколов маршрутизации. На основании этих данных Route Explorer вычисляет реальную модель маршрутизации трафика сети, регистрирует и сохраняет все возникающие события и изменения в состоянии сети, давая возможность восстановления произошедших событий в прошлом, при поиске проблем и неисправностей.

Схема имплементации Route Explorer на сети:

При базовой установке Route Explorer

При установке Route Explorer + модуль Traffic Analytics (TEX - Traffic Explorer)

Система может использоваться для выполнения трех основных задач:

Мониторинг сетевой инфраструктуры:

• Создание актуальной топологии сети, обновляемой с помощью сообщений протоколов динамической маршрутизации без опроса оборудования или приема сообщений.
• Возможность генерации SYSLOG/SNMP TRAP сообщений, в соответствии с изменениями параметров маршрутизации для интеграции с внешними системами мониторинга и управления сетью.

Анализ:

• Визуализация исторических данных маршрутизации с возможностью перехода на определенный момент записанного состояния сети для проведения анализа топологии на этот момент времени.
• Визуализация, анимация, сравнение топологий за промежуток времени, поиск отличий, отчет о стабильности префиксов, диагностика, поиск корневой причины возникновения изменений в BGP, как то:
• Решение проблем с асимметрией, анализ ECMP в любой момент времени,
• Визуализация и поиск проблем BGP пиринга,
• Визуализация трафика автономных систем,
• Визуализация туннелей,
• Визуализация пресигнализированных Secondary туннелей, а также FRR, c визуализацией путей Detour.
• Визуальное определение не зарезервированных туннелей,
• Возможность аудита сконфигурированных туннелей на сети их корректность их прохождения,
• Возможность сравнения пути туннеля и IGP.

Планирование:

• Моделирование изменений в параметрах маршрутизации, добавление новых элементов сети.
• Автоматический расчет матрицы трафика (требуется использование модуля Traffic Explorer)

Решение состоит из функциональных блоков/модулей:

Route Explorer (IGP & BGP Route Analytics): Анализ маршрутизации как в режиме реального времени так и исторически (IPv4 и IPv6) с возможностью моделирования:

• IGP (OSPF, ISIS, EIGRP)
• BGP4
• mBGP
• RSVP-TE туннели

Модуль Multicast: Обнаружение, запись и мониторинга multicast трафика в сети. Визуализация построенных multicast деревьев, с категоризацией функций маршрутизаторов (RP, spine, source и т.п.). Возможна генерация сообщений в Fault Management систему в случае обнаружения перемаршрутизации multicast дерева, изменение других параметров PIM и пр.

Модуль MPLS L2 & L3 VPNs: Обзор уровня провайдера доступности услуг для MPLS L2/L3 VPN уровня.

Модуль RSVP-TE Tunnels: Мониторинг и анализ RSVP-TE туннелей (маршрутизация и трафик).

Модуль Traffic Analytics (TEX): Расчет дневного, недельного, месячного максимума трафика по всем параметрам протоколов маршрутизации, в том числе – BGP AS, BGP community, BGP next hop, next hop, interfaces, exit routers и т.д. Анализ трафика всей сети, планирование, моделирование и отчетность:

• По соединениям
• По CoS
• По VPN
• По P/PE
• По BGP пирингу (АС получателя/соседняя/отправителя)
• По потоку данных
• По RSVP-TE туннелю

Основные преимущества системы Route Explorer:

• Автоматизация процесса поиска неисправностей сетевой инфраструктуры, причинами которых являются проблемы с маршрутизацией,
• Сокращение времени поискапроблем с маршрутизацией,
• Уменьшение рисков возникновения неисправностей при внесении изменений в маршрутизацию сети,
• Оптимизация пиринговых подключений по BGP,
• Упрощение процесса планирования сети, возможность получения отчетности о состоянии сети.

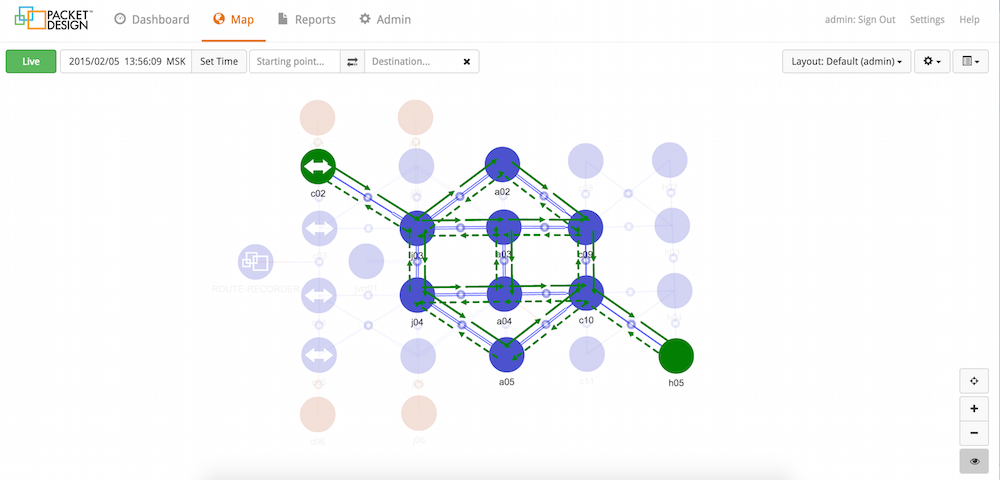

Решение проблем с асимметрией, анализ ECMP в любой момент времени

Сбор и отображение трафика интерфейсов по NetFlow

Визуализация и поиск проблем BGP пиринга

Визуализация трафика AS

Планирование сети с учетом маршрутизации и трафика

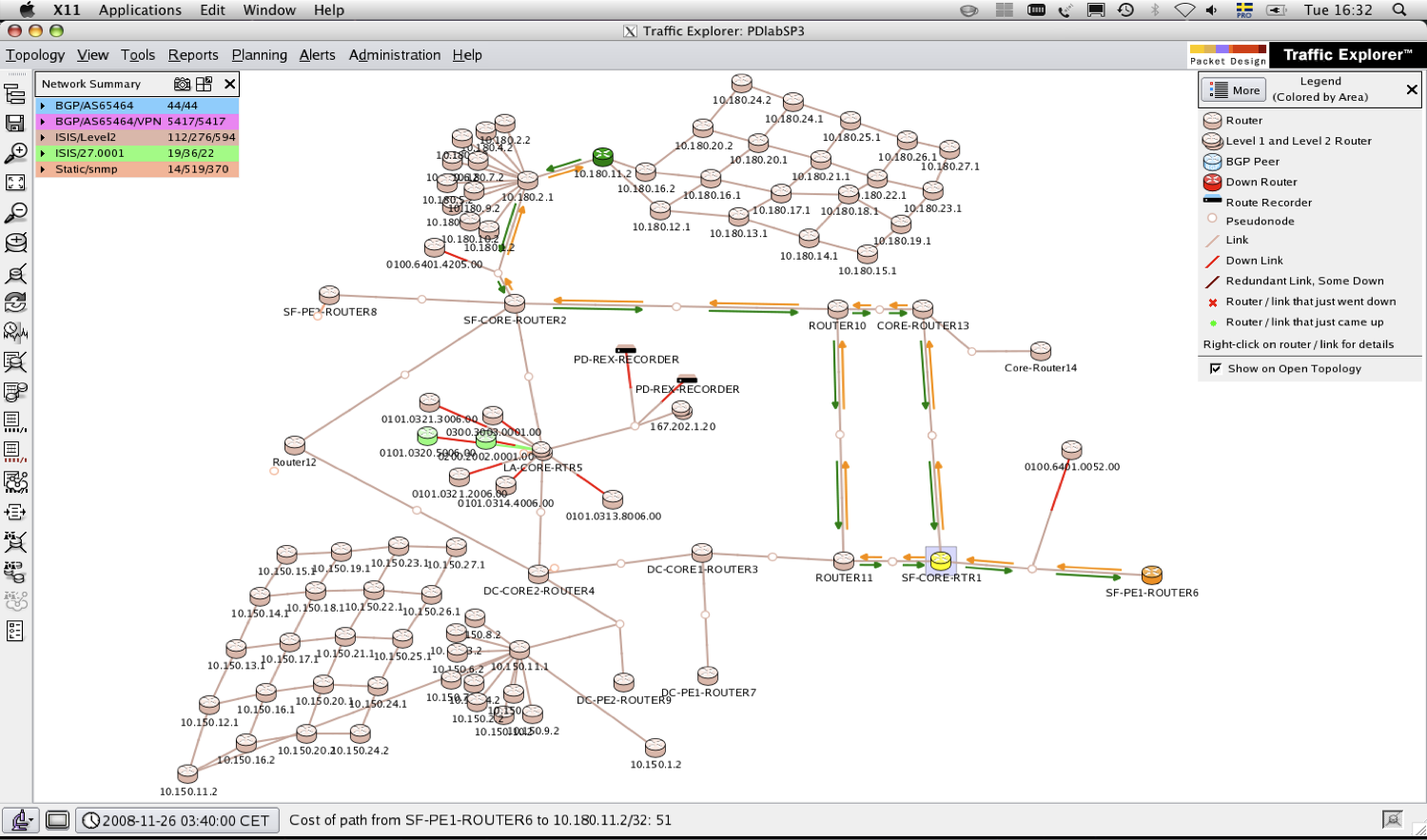

Сбор информации по туннелям в сети, визуализация их путей

Автоматический расчет матрицы трафика

Использование системы Route Explorer упрощает управление телекоммуникационными сетями на базе протоколов TCP/IP, решая весь комплекс задач, связанных с управлением маршрутизацией:

• Разработка и оптимизация схем маршрутизации,
• Верификация настройки маршрутизаторов,
• Мониторинг,
• Журналирование и визуализация маршрутных данных,
• Оперативный и ретроспективный анализ этих данных с целью выявления сетевых проблем,
• Моделирование влияния схем маршрутизации на работу сети, в том числе, с использованием архива данных.
